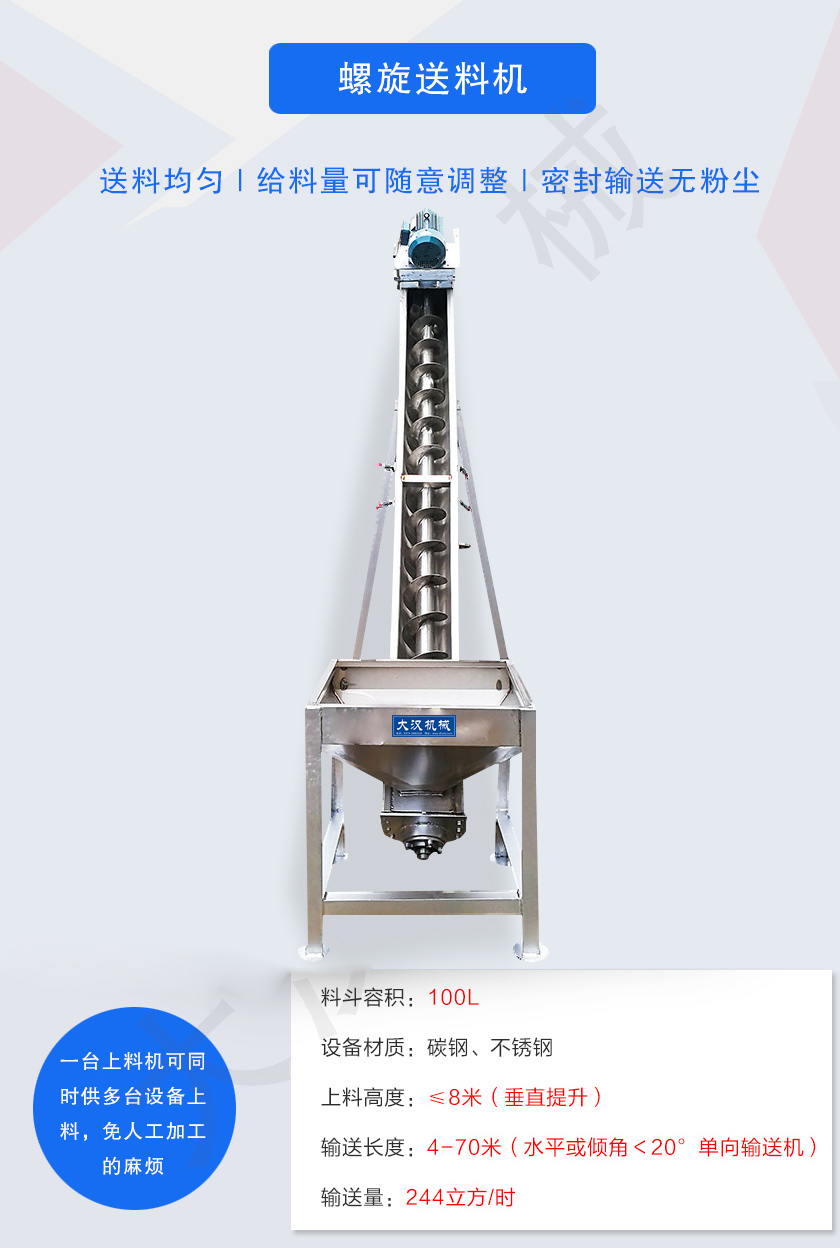

螺旋送料機也叫螺旋送料器、螺旋上料機、螺旋喂料機，可將粉狀或顆粒狀塑料原料直接自動輸送至料斗內，在接觸原料部分，均采用不銹鋼制作，可保證輸送過程中原料完全不受污染，不帶入任何異物，能使生產過程中實現全封閉自動化。

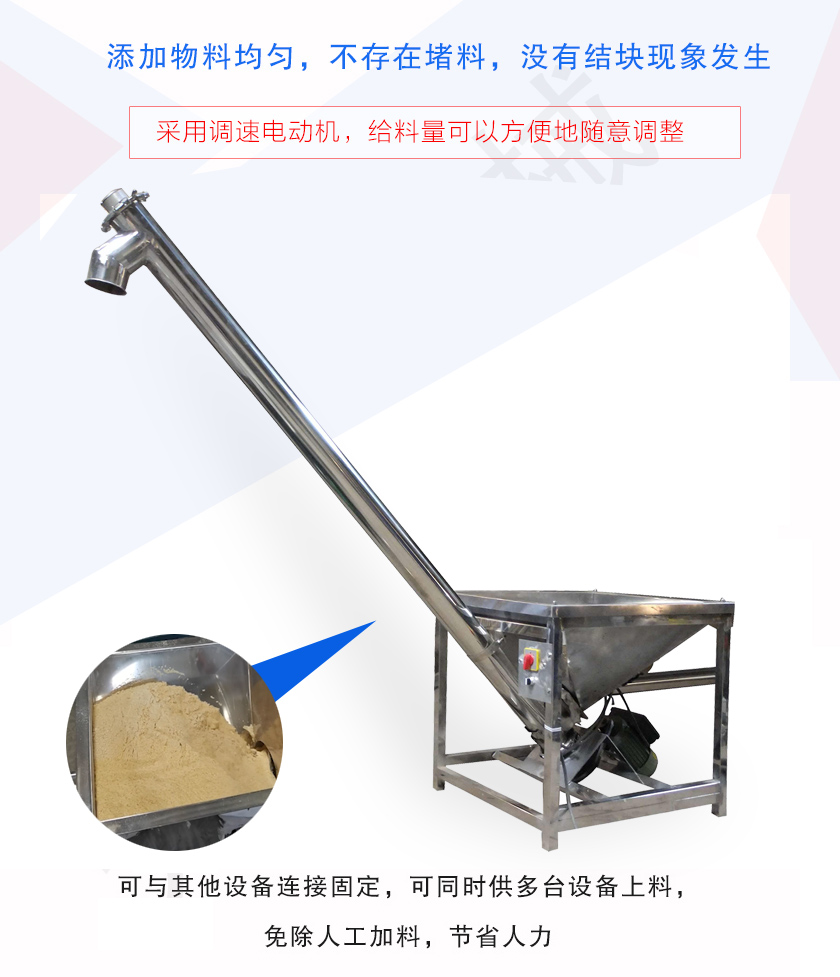

螺旋送料機按材質可劃分為不銹鋼和碳鋼兩種，料口可定做成圓形或方形料口。進、出料口可根據工作現場情況制成所需要的傾斜角度，并與其他設備連接固定，可同時供多臺設備上料，免除人工加料，節省人力。

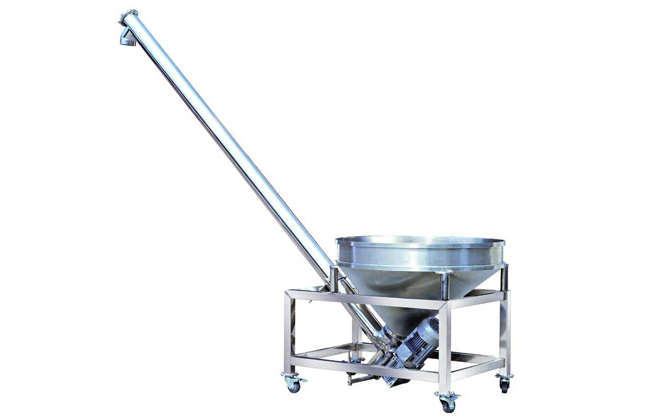

圖片展示

突出優勢

螺旋送料機具有多項突出優勢，使其在工業生產中得到廣泛應用：

1、安裝方便，并可移動，如多臺拌料機使用同一種料，只需一臺上料機可同時供多臺拌料機的上料，免除人工加工的麻煩，使加料工作變得更安全、更省時、更省力。

2、轉速快，能確保物料快速均勻輸送，每小時可達到送料量達3噸。

3、密封性好，可保證輸送物料不受到污染，改善工作環境。

4、輸送方向可逆向，頁可同時向兩個方向輸送物料。

5、可通過裝卸閘門調節物料流量。

結構特點

1、螺桿軸與懸浮軸承、頭軸與尾軸之間的連接采用嵌入式舌型，安裝和拆卸時無需軸向移動，維護方便。芯棒長，懸掛少，故障點少。

2、螺旋送料機采用變徑結構增加懸浮軸承的體積，避免懸浮軸承與材料接觸，懸浮軸承的使用壽命可達兩年以上。

3、所有傳動部件均采用浮動連接方式，懸浮軸承為萬向節結構，使螺旋體、懸浮軸承和尾部組件形成一個整體旋轉浮體，螺旋送料機在一定范圍內可隨輸送阻力自由旋轉，避免堵塞或堵塞物料。

4、頭尾軸承座均在外殼外，所有軸承均采用多層密封及配套密封技術，使用壽命長。

5、螺旋送料機與其他輸送設備相比，具有截面尺寸小、密封性能好、運行穩定可靠、中間多點裝卸、運行安全、維護簡單等優點。

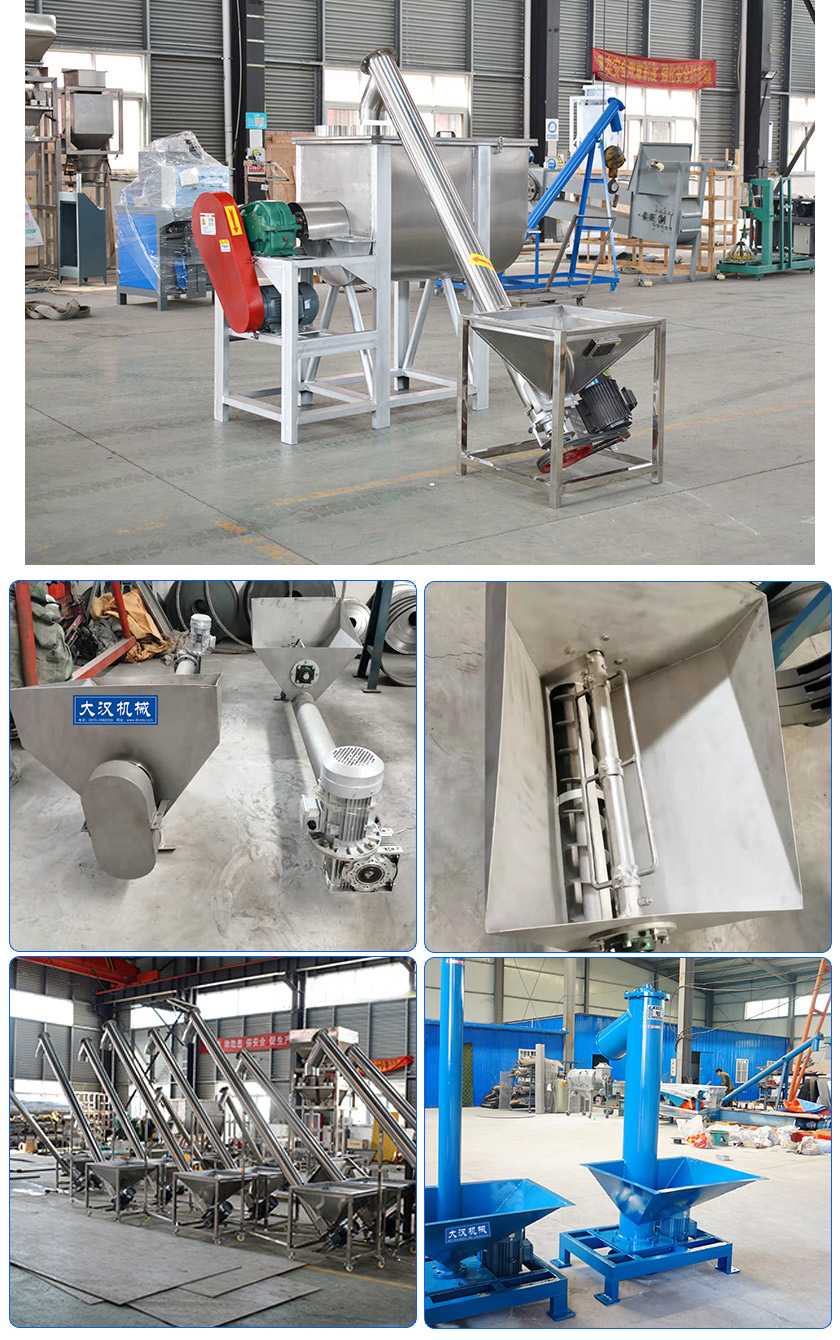

細節與結構

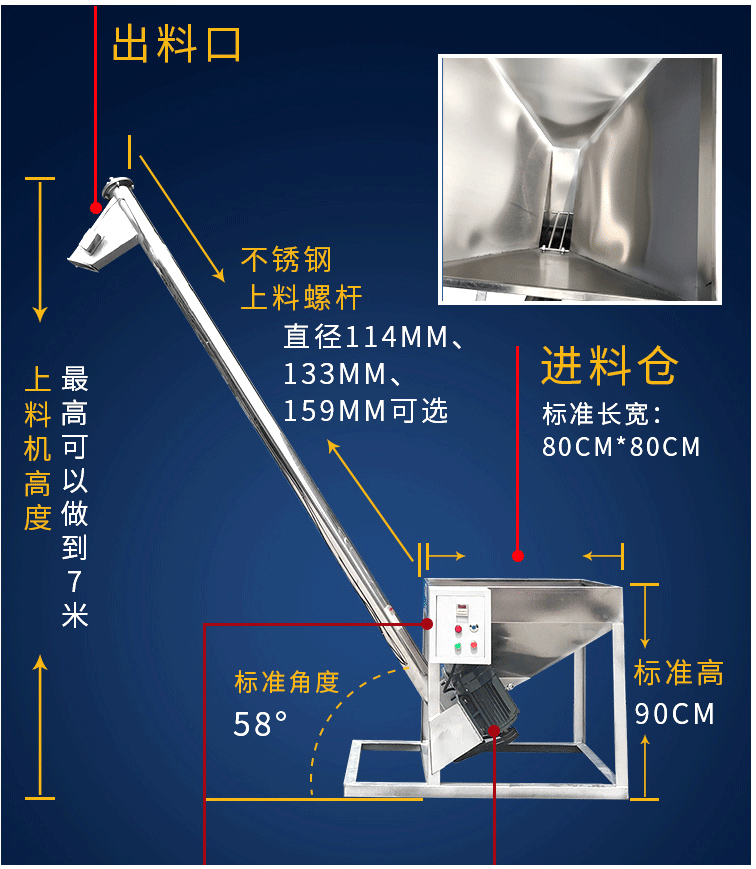

螺旋送料機主要由進料口、螺旋葉片、上料管、驅動裝置、出料口等部分組成。

進料口：用戶可選擇圓形或方形兩種形狀。

螺旋葉片：可根據輸送物料選用有軸或無軸兩種形式，分為碳鋼、不銹鋼、錳鋼三種材質。

驅動裝置：由電機與減速機組成。電機適用于380V、3相、50Hz，它的防護等級為IP55（戶外型），絕緣等級為F級。齒輪減速機組成，扭矩大，噪音低，不滲油。

出料口：分為方形出料口、手推式出料口、齒條式出料口三種。

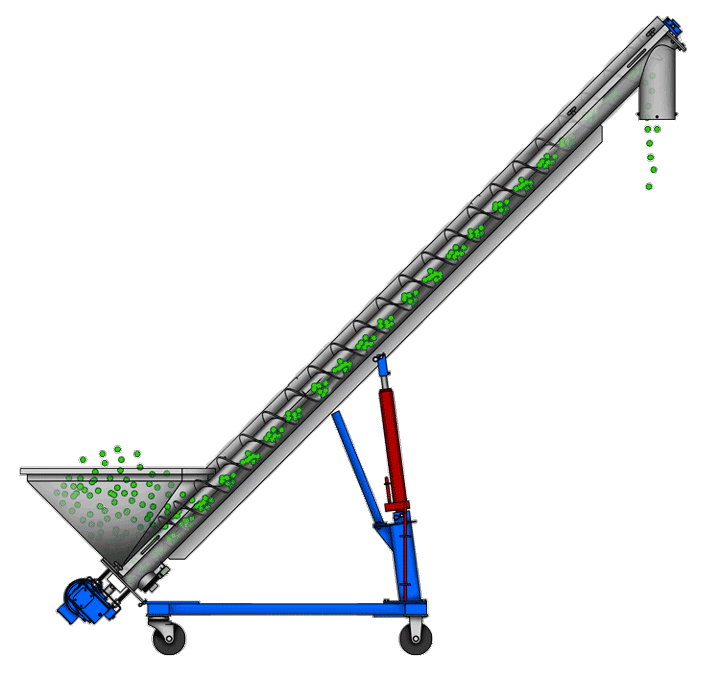

工作原理

螺旋送料機是利用旋轉的螺旋葉片將物料推移而進行螺旋送料機輸送，使物料不與螺旋送料機葉片一起旋轉的力是物料自身重量和螺旋送料機機殼對物料的摩擦阻力。螺旋送料機旋轉軸上焊的螺旋葉片，螺旋送料機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

行業應用

螺旋送料機即可上粉料、塑料顆粒料、粉?；旌狭希挚缮掀扑闄C(jī)，也可用于醫藥、化工生產過程中的粉粒料的傳運上料。適用環境溫度為-20-50℃，輸送長度一般小于40米，長不超過70米。不適宜輸送易變質、粘性大、易結塊的物料?？纱_保在特殊的加料裝置中將物料均勻地從料倉中排出并輸送到溶解器或微進料裝置中。

螺旋送料機在各行業中廣泛應用，主要包括但不限于以下幾個領域：

化工行業：在化工生產中，螺旋送料機常用于輸送粉狀或顆粒狀化工原料，如化肥、塑料顆粒、化工添加劑等。其快速、高效的輸送能力確保了生產過程的順利進行。

建材行業：在建材生產中，螺旋送料機被廣泛用于輸送水泥、砂、石料等原料，以及混凝土、砂漿等制品的生產過程中，提高了生產效率和產品質量。

冶金行業：在冶金生產中，螺旋送料機常用于輸送金屬粉末、礦石粉末等原料，保證了生產線的穩定運行，提高了生產效率。

食品行業：在食品生產中，螺旋送料機被用于輸送糧食、飼料、食品添加劑等原料，確保了食品生產過程的衛生和安全。

醫藥行業：在醫藥行業中，螺旋送料機可用于輸送醫藥制劑的原料，如粉末、顆粒等。這些原料可能是藥物的主要成分或輔料，通過螺旋送料機的輸送，可以確保原料的準確投放和混合。

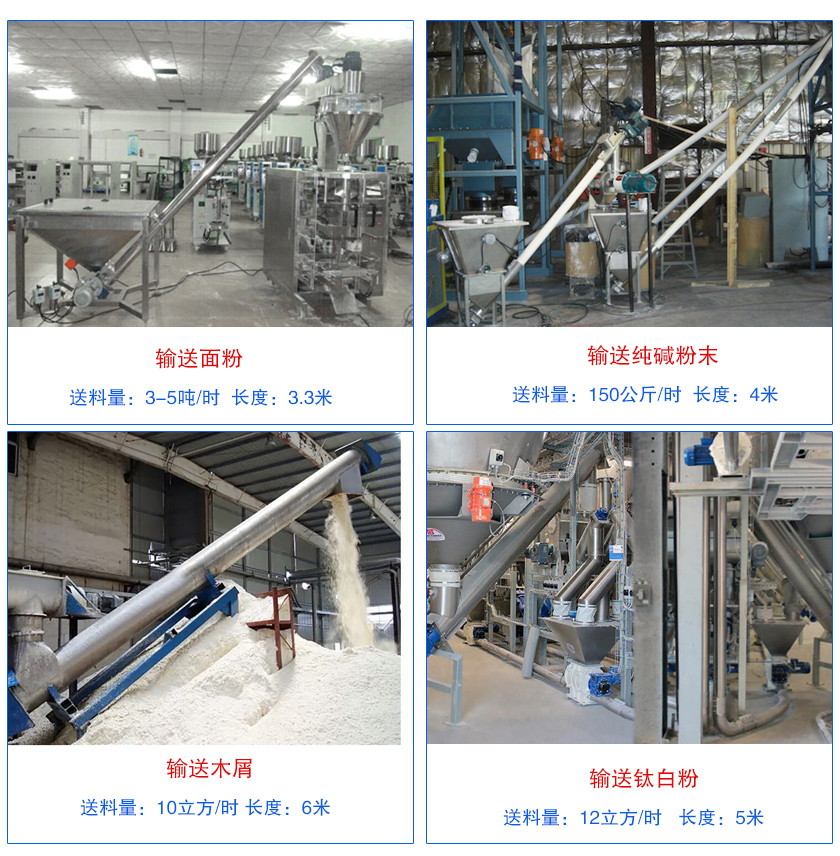

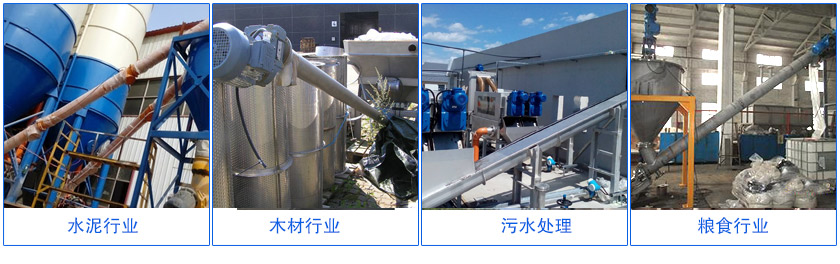

客戶案例

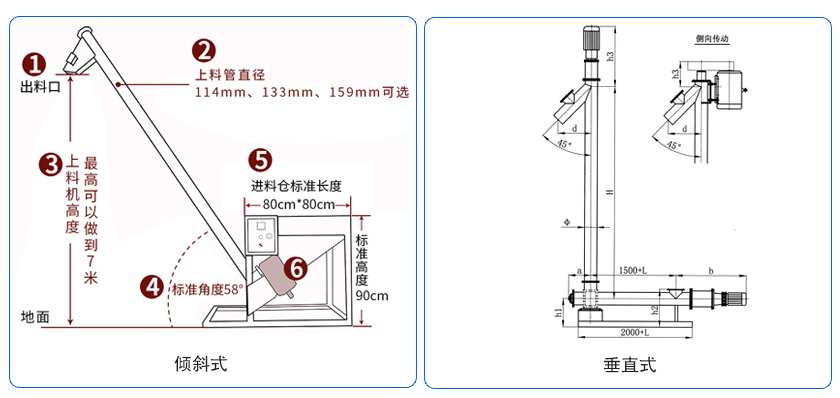

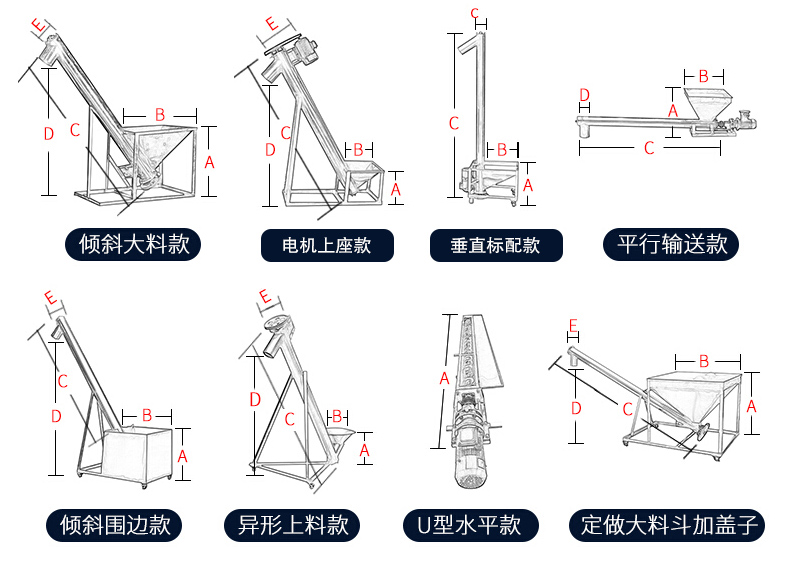

螺旋送料機選型

螺旋送料機從輸送物料位移方向上分為水平式、傾斜式、垂直式。

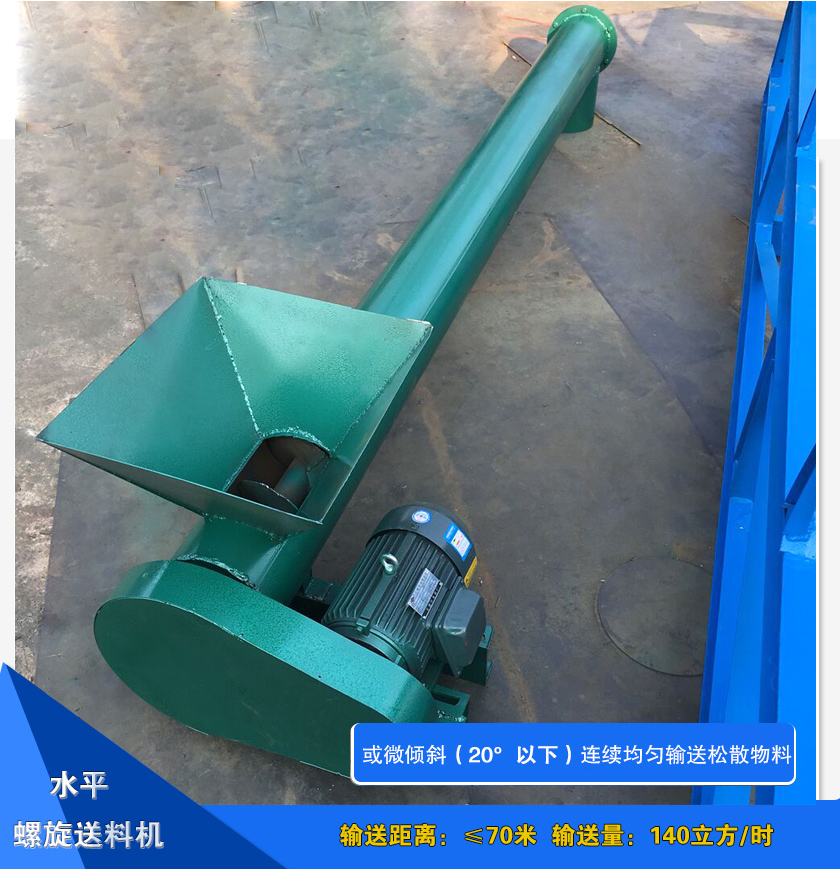

①水平螺旋送料機

水平螺旋送料機便于多點裝料與卸料，輸送過程中可同時完成混合、攪拌或冷卻功能。適用于水平或微傾斜（20°以下）連續均勻輸送松散物料，工作環境溫度為-20-+40℃.，輸送物料溫度為-20-+80℃，其轉速相對于垂直輸送機要低。

它的結構簡單，便于安裝和維修以及故障處理。主要用于水平或小傾角輸送物料，輸送距離一般不大于70米。

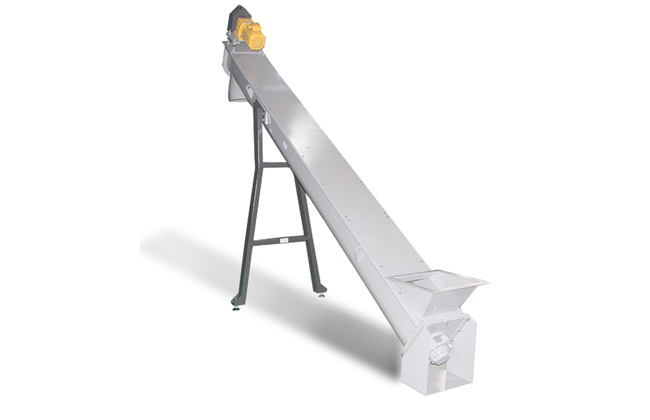

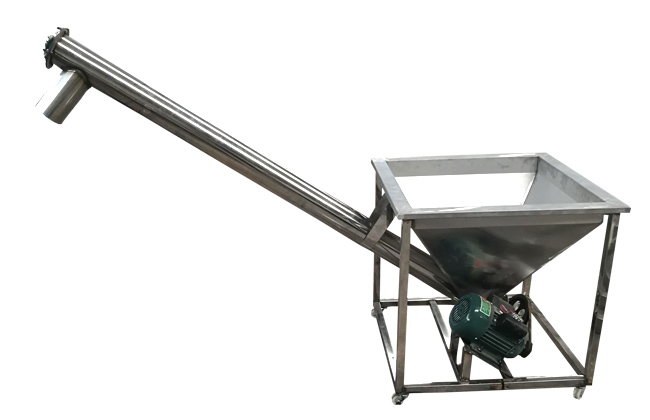

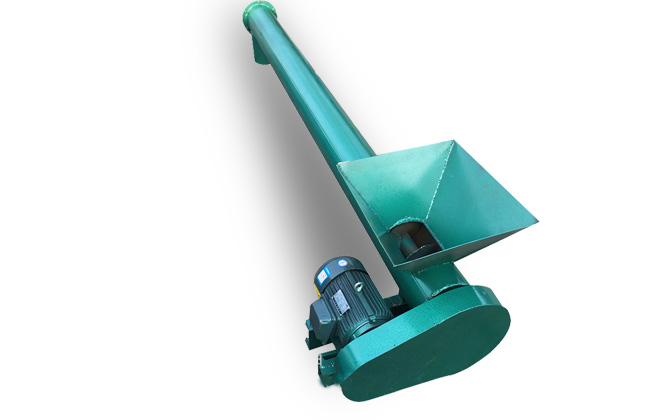

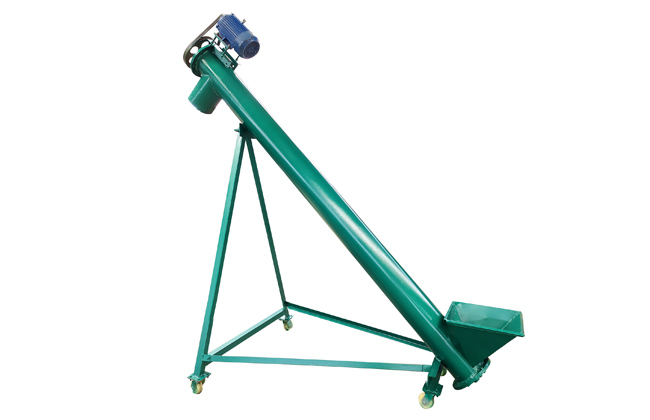

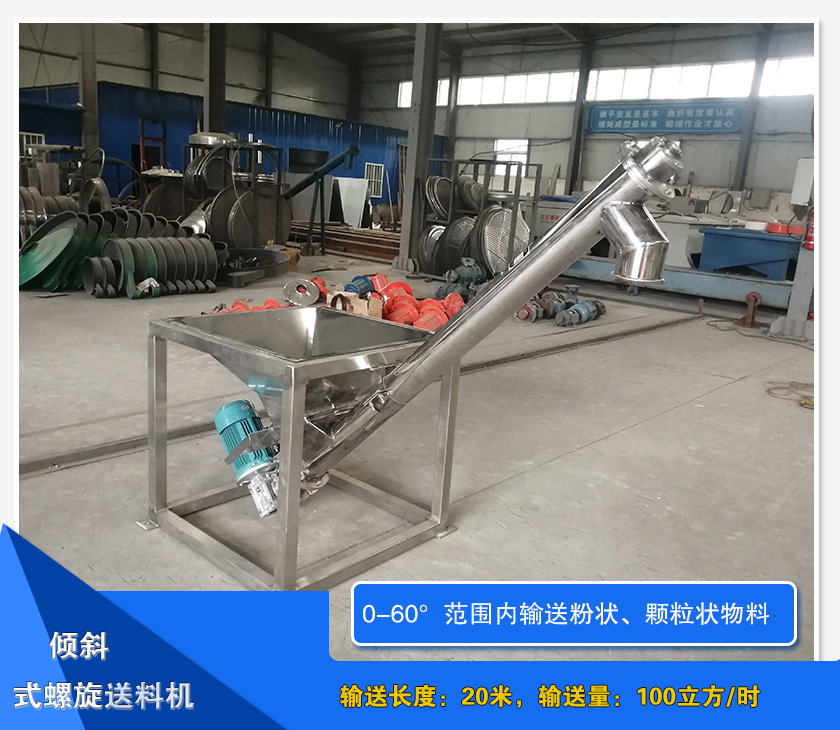

②傾斜式螺旋送料機

傾斜螺旋送料機利用電動機經減速器帶動螺旋回轉,通過旋轉,把物料沿固定的機殼內推移而進行輸送工作，從而輸送到預定的位置，根據各種用途、安裝位置，型號、輸送方式，對減速器、電動機的安裝位置可多樣化、不受限制。

傾斜螺旋送料機傾角：0-60°，輸送長度可達20米，輸送量可達100立方/時。

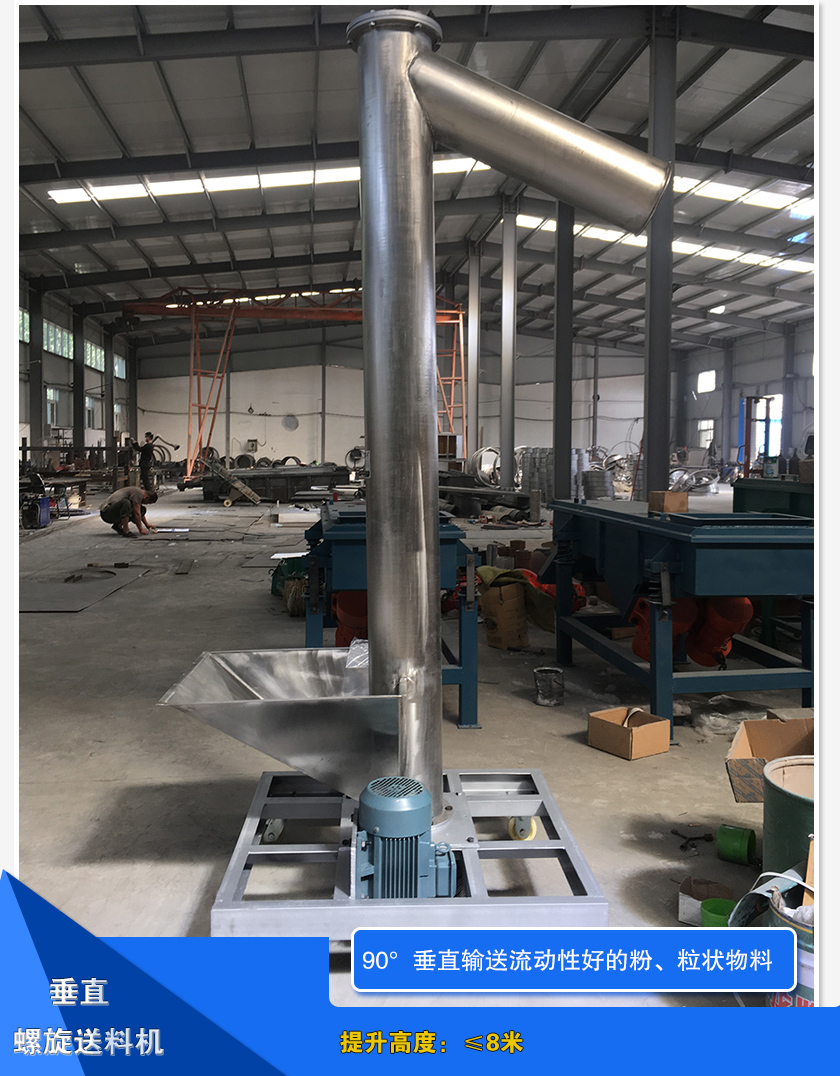

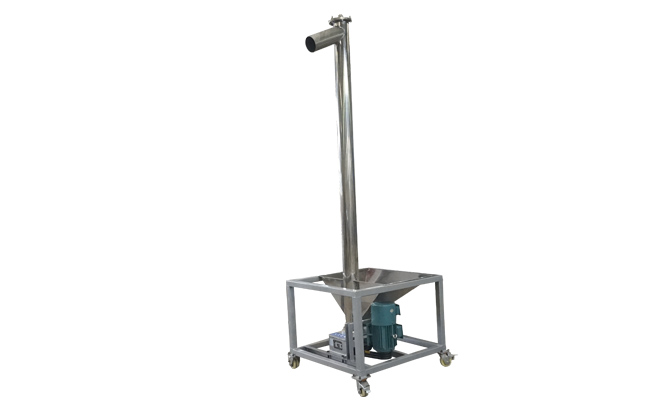

③垂直螺旋送料機

垂直螺旋送料機的螺旋體的轉速比普通螺旋送料機的要高，加入的物料在離心力的作用下，與機殼間產生了摩擦力，該摩擦力阻止物料隨螺旋葉片一起旋轉并克服了物料下降的重力，從而實現了物料的垂直輸送。

該機輸送量小，輸送高度小，轉速較高，能耗大。特別適宜輸送流動性好的粉粒狀物料,主要用于提升物料，提升高度一般不大于8米。

維護管理

1）應定時向軸承、齒輪和鏈條等傳動件加潤滑油

2）箱送機停用后，應檢查螺旋葉片磨損情況，磨損嚴重時補焊

3）輸送量不可過載，否則物料排不出，引起螺旋軸彎曲和箱體漲壞

4）輸送的介質沮度較高時，應注意箱體的伸縮變化是否自由而無卡著的地方，若有抓緊解決

5）輸送機在運轉中，發出的噪聲刺耳時，應打蓋檢查，排除故障
